时钟控制器和38Ov接触器如图所示。触点类型为CJX2-2510交流接触器。

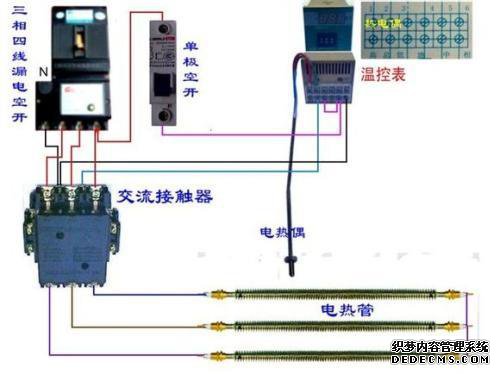

接线：1、3、5、3相电机连接到3相电源2、4、6连接到三相电机（主电路的一部分）A1，A2触点通过线圈连接到控制电路通过控制接触器（A1，A2）实现控制一部分线圈电路的电动机。
13和14表示接触器辅助触点，常开。即，当不供电时13和14断开，并且启动后13和14闭合。
带锁的控制电路中有一部分可以实现连续操作（与启动按钮平行）。
时钟驱动程序注意事项：1。
为防止热量在大电流下熔化，接线时请务必拧紧端子排螺钉。
2）
控制器应使用220VAC / 50-60HZ电源，并且未连接到380VAC。
3）
红色控制器指示灯将点亮，并且电源将打开。红色和绿色指示灯点亮，并且开关具有电气输出。
4）
建立时间无法跨时间建立，但必须按时间顺序建立。
